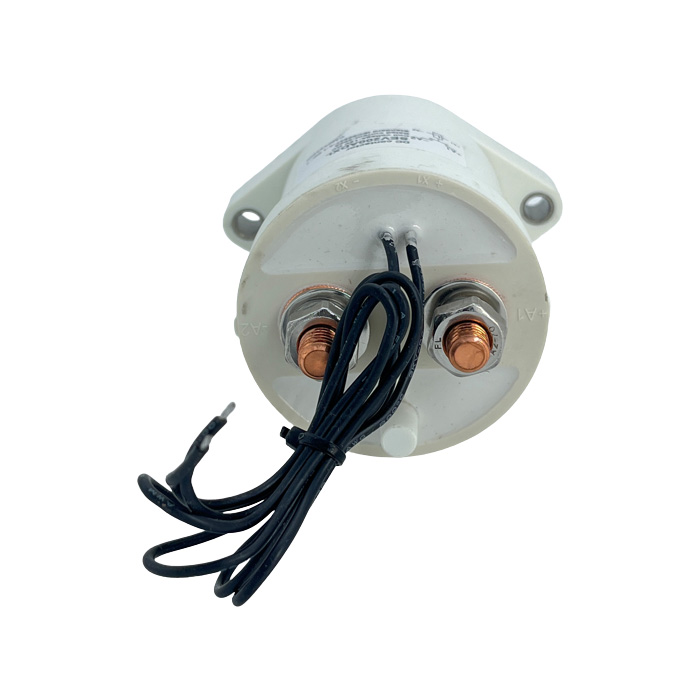

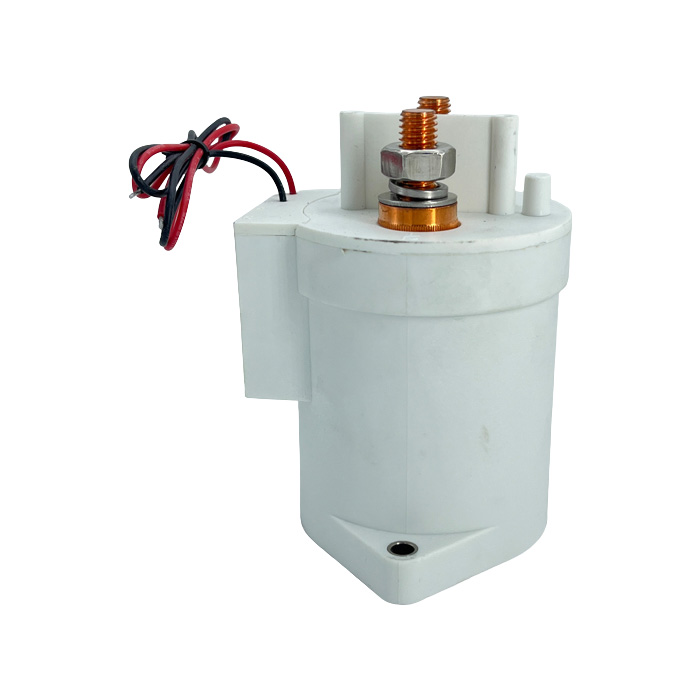

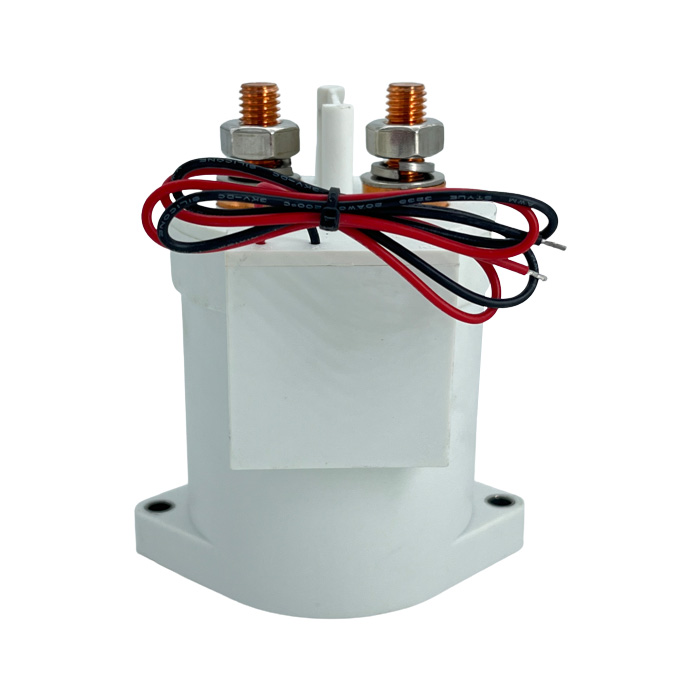

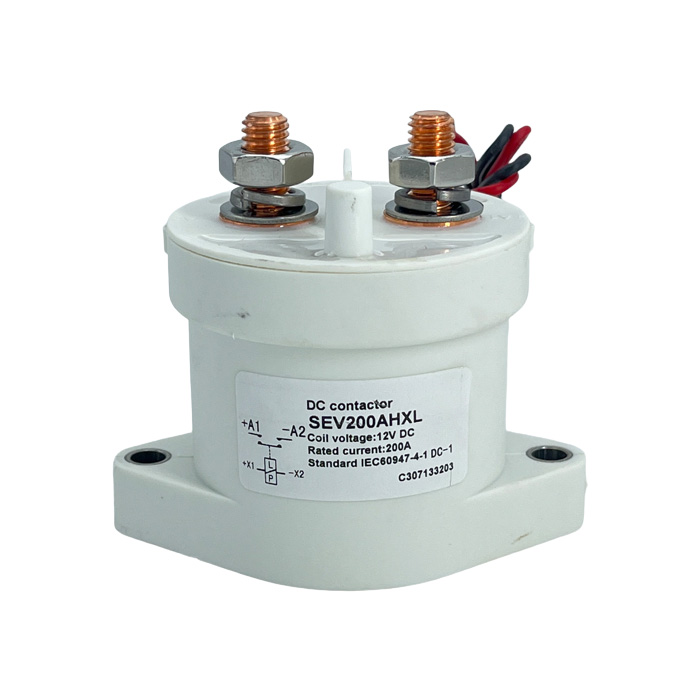

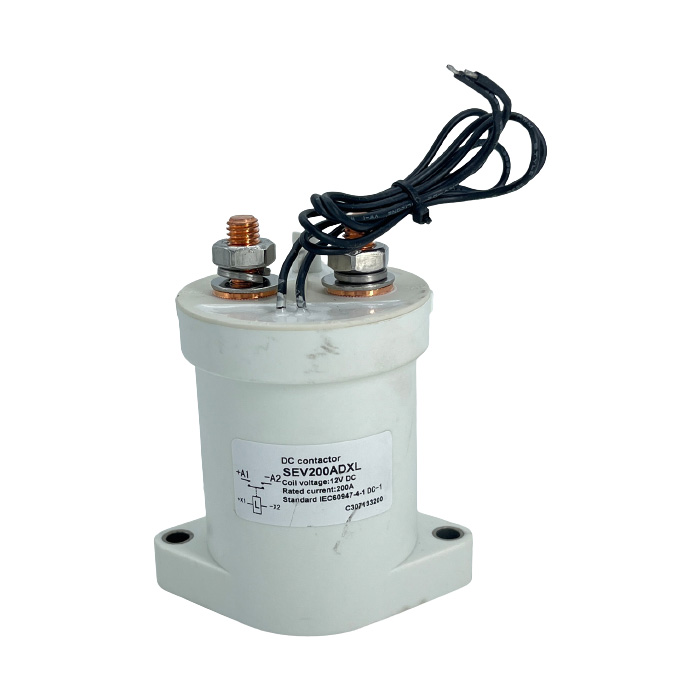

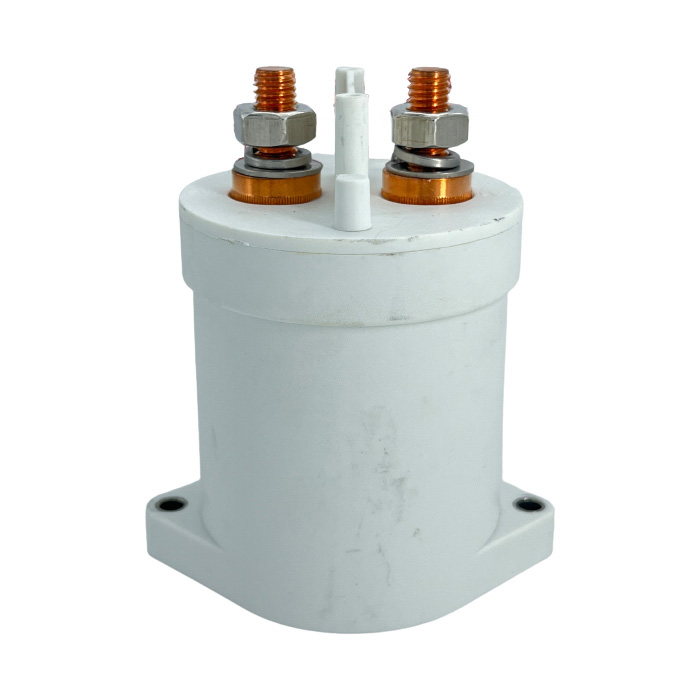

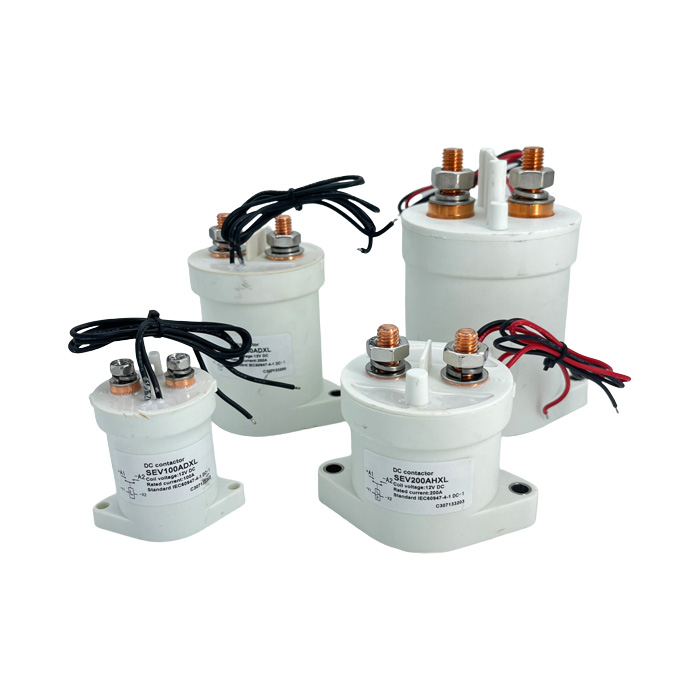

Xinkong DC-kontaktor - en kompakt og letvægtsløsning med enestående energieffektivitet, lav varmeudvikling og en forlænget levetid. Designet til at imødekomme dine specifikke behov, denne højtydende enhed er perfekt til forskellige applikationer, der kræver pålidelig og præcis kontrol. DC-kontaktoren kan prale af en lille størrelse og letvægtsdesign, der sikrer bekvemmelighed og nem installation i enhver opsætning. Stol på dens enestående ydeevne og nyd dens langvarige holdbarhed. Gå ikke glip af denne vigtige komponent - få din DC-kontaktor i dag.
Kontaktformular |
1 NEJ(SPST-NO) eller 1NC(SPST-NC) |
Spole nominel spænding (DC V) |
6V,12V,24V,36V,48V,60V,72V,84V,120V,150V,220V osv. |
Kontaktspænding (DC V) |
5-1000V |
Kontaktkredsløbets nominelle belastningsstrøm (DC-1) |
150A |
Typisk spændingsfald over kontakter pr. 100A |
≯80mV |
den kølende pull-in spænding ved (20±5)℃ (V) |
≯70 % |
køleudfaldsspændingen ved (20±5)℃(V) |
≯35 %,≮5 % |
Arbejdsspændingsområde på 40 grader celsius spole |
0,8-1,2 Us |
Frafaldstid (ingen kontakter at åbne) |
20 ms |
Pull-in tid (ingen kontakter at lukke) |
10 ms |
tilslut den maksimale kontaktafvisningstid |
10 ms |
Afbryd den maksimale kontaktafvisningstid |
7 ms |
Isolationsmodstanden |
100MΩ |
Elektrisk styrke til at modstå |
50Hz/60Hz 2200VAC 1 minut |
Typiske fejlstrømme, der kan brydes |
800A/5ms ved 48V DC |
Spoleeffekt (W) |
4-10 |
Temperaturstigning af spole (K) |
≤35 |
Temperaturstigning på udgående terminal (K) |
≤65 |
Elektrisk liv |
20000 gange |
Mekanisk liv |
300 tusind gange |
Arbejdsspecifikation |
Sammenhængende |
Kontaktmateriale |
Legering |
Starttid (maks.) |
130 ms |
Maksimal koblingsstrøm |
1000A 320VDC(Mere end 1 gange) |
Maksimal koblingseffekt |
320 kW |
Indlæs terminal type |
M5 Rose |
Type spoleterminal |
0,3 kvadratisk silikonetråd, 390 mm lang |
Nominel belastning for hjælpekontakt (vælg) |
3A/30VDC |
Test af organisationscertificering |
CCC, CE, FCC, RoHS |
