Tre -fase fire Wire Din Rail Multifunktion Energy Smart Meter

Xinkong Electrical er en professionel tre -fase fire Wire Din Rail Multifunktion Energy Smart Meter Producent og leverandør i Kina. Vi har været specialiseret i måling i mange år. Vores produkter har en god prisfordel og dækker det meste af de sydøstlige og mellemasiske markeder. Vi ser frem til at blive din langsigtede partner i Kina.

Send forespørgsel

Produkt beskrivelse

Tre-fase fire Wire Din Rail Multifunktion Energy Smart Meter er DIN RAIL Installation Mutil-funktion Energi Meter. Disse produkter kan understøttelsesmåling og analyse af forskellige effektparametre, såsom spænding, strøm, den fire kvadrantkraft parametre, effektfaktor osv .; I mellemtiden De kan også give Målingen af flere elektriske energiparametre, såsom tovejs aktiv energi, reaktiv energi, månedligt og daglig elektricitetsforbrugsstatistik. Denne række produkter kan også understøtte analysen af elektrisk effektparametermåling i 1P2W og 3P4W gittermiljø, der er velegnet til magtovervågning til fotovoltaisk inverter, ny energi-elektricitetsforbrugsstatistisk analyse, realtidsovervågning og en række forskellige miljø egenskaber. Denne række produkter med Rs485 kommunikationsgrænseflade, maksimalt baudhastighed Support 38400bps, der understøtter Modbus RTU -kommunikationsprotokoller. Det kan let realisere funktionen af fjerndata læst og vedtage design af LCD på stor skærm og berøringsfølsom nøgle, som let kan udføre den lokale visning og indstille drift af varity -parametre. Produktet har funktionen af adgangskodebeskyttelse, der sikrer produktets datasikkerhed.

Tre -fase fire Wire DIN -jernbane Multifunktionsenergi Smart Meter er designet til elektrisk energiovervågning af fotovoltaisk inverter, statistisk analyse af nyt energiforbrug, strømovervågningsbehov for strømsystemværktøjer og intelligente bygninger. Dens komplette kommunikationsfunktion er meget velegnet til forskellige kontrolsystemer, SCADA -systemer og Energistyringssystemer.

Egenskaber

Maksimal adgang 100adirect -adgang

DIN -jernbanemontering, standard 4 -modulbredde.

Multifunktionsparametermåling, tilvejebringelse af spænding, strøm, aktiv effekt, reaktiv effekt, tilsyneladende strøm, strøm faktor, fasevinkel osv.

Sørg for en række statistiske data og lokale lagringsfunktioner, såsom tovejseffekt, efterspørgsel og andre statistiske data. Giv månedligt statistik for elforbrug i de sidste 12 måneder og daglig elektricitetsforbrugsstatistik i de sidste 31 dage

Support RS485 Kommunikationsfunktion, baud rate op til 38400bps, support Modbus RTU -protokol.

Understøtter en optokoblerpulsudgangsgrænseflade, og outputparametre kan indstilles.

LCD -opdateringstid er 1 sekund, support manual eller automatisk rulle display (konfigurerbar)

Parametre

1. Enheden kan måle og vise
Øjeblikkelig RMS Værdier
Strøm	Pr. Fase, neutral
Spænding	L-l, l-n
Frekvens	45 til 65Hz
Aktiv effekt	I alt og pr. Fase
Power Factor	I alt og pr. Fase
Energi Værdier (inkluderer: import, eksport, import + eksport)

Aktiv energi	0 til 9999999.999 kWh
Multi -tariff Active Energy (T1 - T4)	0 til 9999999.999 kWh
2. Enheden kan måle og kommunikere læst
Energi Værdier
Tilsyneladende energi (i alt)	0 til 999999999999 Gær
Multi-tariff reaktiv Energi (T1 - T4)	0 til 9999999.999 Kvarh, inkluderer: import, eksport, import+eksport
Månedligt elforbrug i de sidste 12 måneder	Total aktiv energi Område: 0 til 9999999.999 kWh
Dagligt energiforbrug i de sidste 31 dage	Total aktiv energi Område: 0 til 9999999.999 kWh
3. Enheden kan indstilles
Kommunikationsklasse	Modbus -adresse, baudhastighed, paritetsbit, stop bit
Systemkonfigurationsklasse	Brugeradgangskode (HMI), elsystemtype
Pulsudgangsklasse	Pulsudgangstype, pulsudgangsbredde, pulsudgangshastighed
Tidsklasse	Automatisk rulle display tid, baggrundsbelyst tid, systemtid (RTC), told tid

Specifikation

Elektrisk Egenskaber
Målingstype		RMS inklusive harmonik på AC -system, support 1p2w, 3p3w, 3p4w
Målnøjagtighed	Spænding, strøm	Klasse 0.5, ifølge IEC 61557-12
	Aktiv effekt	Klasse 1 / 0.5, ifølge IEC 61557-12
	Reaktiv kraft	Klasse 2, ifølge IEC 61557-12
	Tilsyneladende magt	Klasse 1, ifølge IEC 61557-12
	Aktiv energi	Klasse 1 / 0,5s, ifølge IEC 62053-22, IEC 61557-12
	Reaktiv energi	Klasse 2, ifølge IEC 62053-23, IEC 61557-12
	Power Factor	Klasse 1, ifølge IEC 61557-12
	Frekvens	Klasse 0.2, ifølge IEC 61557-12
	Harmonisk forvrængning	Klasse 2, ifølge IEC 61557-12
Dataopdateringshastighed		1 sekund. Valgfri 100 ms
Input-spænding	Flotage milt (en)	230 VAC (L-N) / 400 VAC (L-L)
	Direkte forbindelse	Målt rækkevidde: 85 til 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvensområde	45 til 65 Hz
	Overbelastningskapacitet	2*Un i 1 sekund
Input-strøm	Målt rækkevidde	0,005 til 100 a, grundlæggende strøm (IB) er 10a
Input-strøm	Overbelastningskapacitet	30*IMAX for 0,01 sekund
Pulsudgang	Interfacetype	Open Collector OptocouPler
	Pulskonstant	400 / 100/10/1 Imp / kWh (Kvarh) (konfigurerbar)
	Pulsbredde	60/100/200 millisekunder (konfigurerbar), standard er 100 millisekunder
	Pulsudgangstype	Import/eksport/samlet aktiv energi, Import/eksport/total reaktiv energi (Konfigurerbar)
	Klasse	Klasse A, ifølge IEC 62053-31
	Indgangsspænding	5 ~ 27 VDC
Pulsindikatorlys på panelet		Pulskonstant er 400imp/kWh
Real-time urnøjagtighed		0,5 s/d

Mekanisk Egenskaber
IP -grad af beskyttelse (IEC 60529)	Designet til IP51 frontskærm, IP30 meter krop

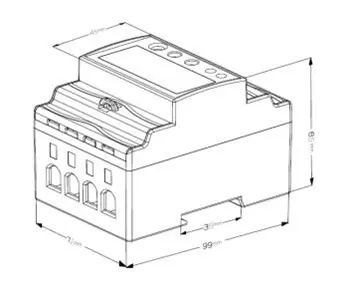

Dimensioner (W X H X D)	99 x 71 x 65 mm
Monteringsposition	DIN -jernbanemontering
Materiale af meter sag	UL 94 V-0
Miljø Egenskaber
Driftstemperatur	-25 til+55 ℃
Opbevaringstemperatur	-40 til+80 ℃
Fugtighed	<90%, ikke-kondensering
Forureningsgrad	2
Højde	Op til 2000 m
Vibrationer	10 Hz til 150Hz, IEC 60068-2-6
Elektromagnetisk Egenskaber
Elektrostatisk udladning	Niveau 4, i henhold til IEC 61000-4-2 (1)
Immunitet mod udstrålede felter	Niveau 3, ifølge IEC 61000-4-3 (1)
Immunitet mod elektriske hurtige transienter	Niveau 4, i henhold til IEC 61000-4-4 (1)
Immunitet mod bølger	Niveau 4, i henhold til IEC 61000-4-5 (1)
Immunitet mod udførte forstyrrelser	Niveau 3, i henhold til IEC 61000-4-6 (1)
Immunitet mod magnetiske felter	IEC 61000-4-8 (1)
Immunitet mod spændingsdips	IEC 61000-4-11 (1)
Udstrålede emissioner	Klasse B, ifølge EN55011
Gennemførte emissioner	Klasse B, ifølge EN55011
Harmonik	IEC 61000-3-2 (1)
(1): Den eksperimentelle test udføres i henhold til kvalitetskravene til industrielle kvalitetsprodukter i IEC61326-1
Sikkerhed
Målekategori	Cat III, ifølge IEC 61010-1
Overspændingskategori	Cat III, ifølge IEC 61010-1
Isolering	AC -spændingstest: 4 kV i 1 minut
Isolering	Impulsspændingstest: 6kv - 1,2/50μs bølgeform
Beskyttende klasse	II, ifølge IEC61010-1
Kommunikation
Grænseflader standard og protokoller	2-Wire RS485, Modbus RTU
Buad rate	1200 til 38400 bps, standard er 9600 bps
Paritetsbit	Ingen, endda, underlig, standard er ingen
Stop bit	1 eller 2, standard er 1
Responstid	<100ms
Transmissionstilstand	Half-duplex
Transmissionsafstand	Op til 1000 m
Maks. Busbelastning	64 stk
