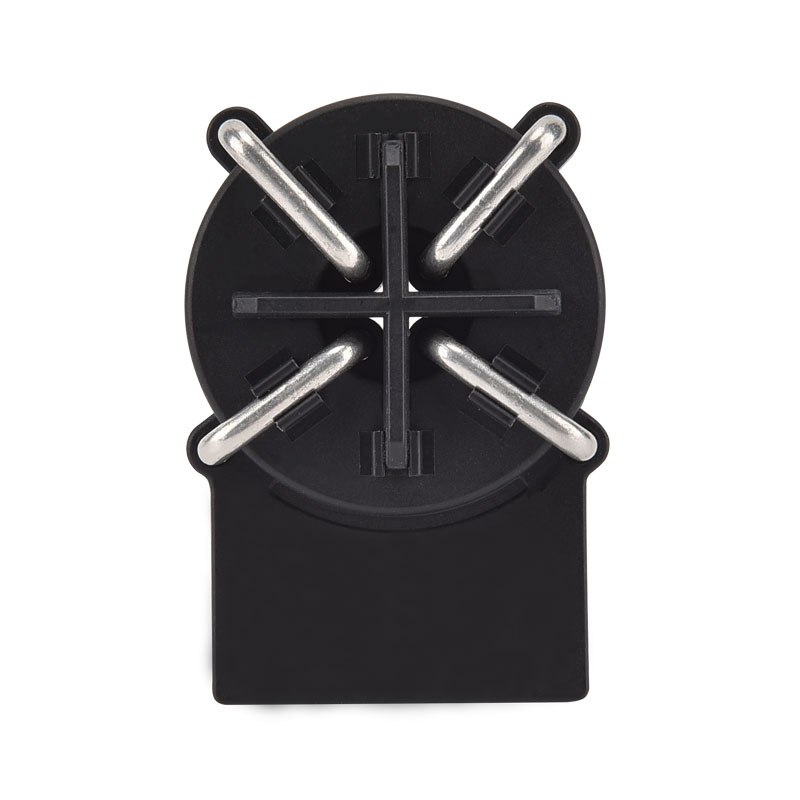

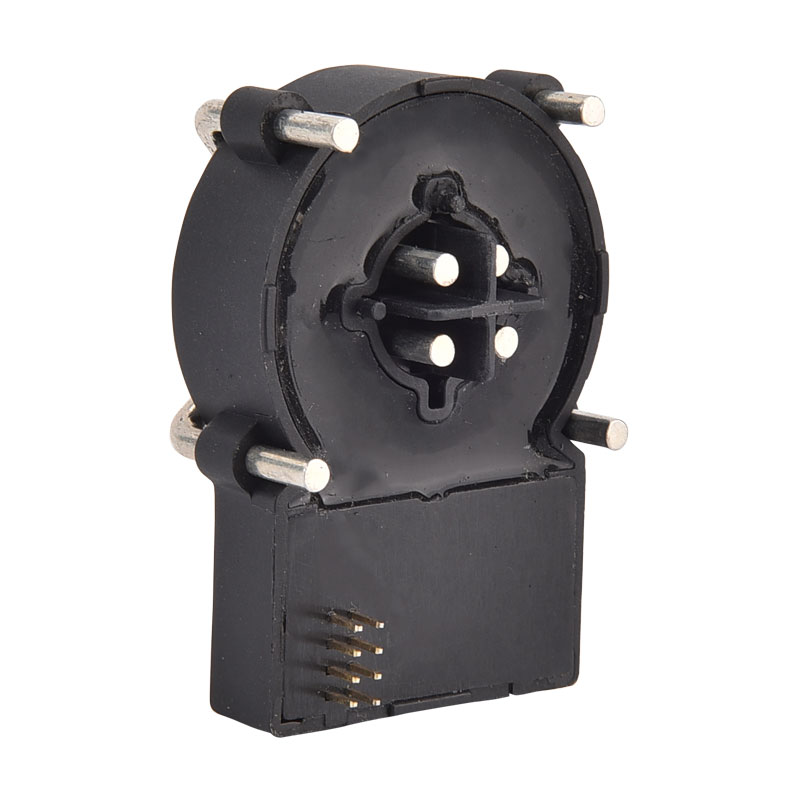

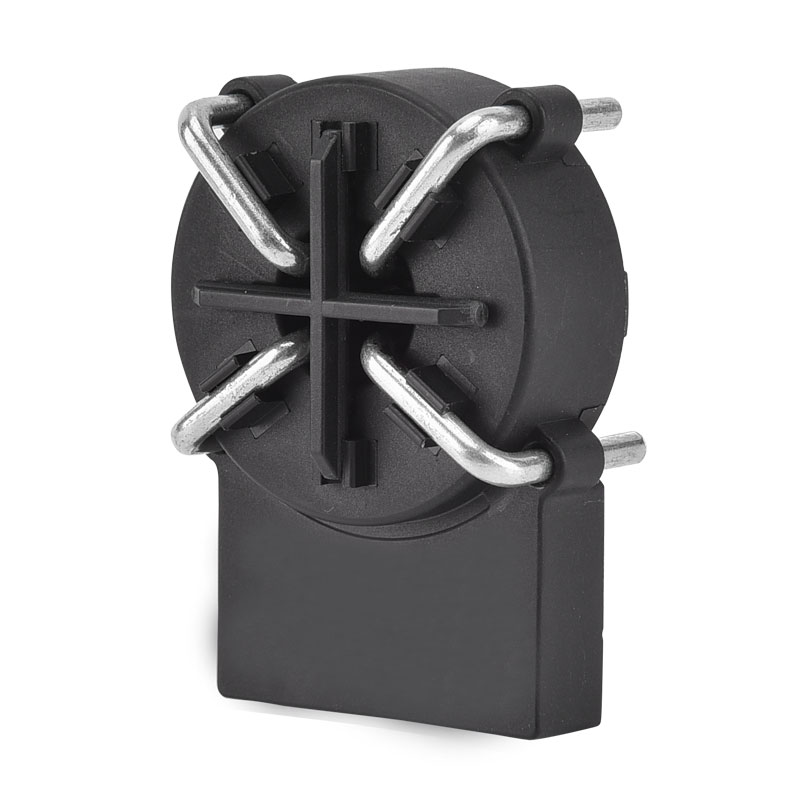

EV -opladerdele Reststrømsovervågningsenhed
  • EV -opladerdele ReststrømsovervågningsenhedEV -opladerdele Reststrømsovervågningsenhed
  • EV -opladerdele ReststrømsovervågningsenhedEV -opladerdele Reststrømsovervågningsenhed
  • EV -opladerdele ReststrømsovervågningsenhedEV -opladerdele Reststrømsovervågningsenhed

EV -opladerdele Reststrømsovervågningsenhed

Xinkong er en professionel EV -oplader -dele resterende strømovervågningsenhedsproducent og leverandør med mange års erfaring. EV Charger Parts Rest Current Monitoring Unit kan opfylde mange applikationer, hvis du er interesseret i vores kvalitetstjenester, kan du konsultere os nu, og vi vender tilbage til dig straks. En vigtig sikkerhedsfunktion af disse enheder er monitor af lækstrømmen for hele systemet fra strømmoduler mod Jorden. Et defekt system kan blive farligt for mennesker eller forårsage brande. Inden det kommer indtil videre, skal strømmoduler afbrydes fra nettet. Lækstrømmen indeholder DC- og AC -komponenter. Derfor er en AC/DC-følsom overvågningsenhed nødvendig.

Model:XKCA-01-MD

Send forespørgsel

Produkt beskrivelse

Xinkong er en EV-oplader-dele resterende strømovervågningsenhedsproducent og leverandør, velkendt for kvalitetstjeneste. Wenzhou Xinkong Import & Export Co., Ltd. er en innovativ virksomhed, der integrerer videnskabelig forskning, produktion og salg. Virksomhedens salgsnetværk dækker mange lande og regioner som Europa og Sydøstasien, og dets produktkvalitet og service modtages godt af kunderne. Du kan være sikker på at købe EV -oplader dele reststrømsovervågningsenhed fra os.

Rest detekteringsmodulet XKCA -serie er vidt anvendelig, især i offentlige opladningsstationer for elektriske køretøjer, elektriske motorcykler, elektriske cykler, opladningsgebyrer og strømstyring. Det tilbyder enkel brug og nem installation.


Funktioner

■ Enkelt forsyning +5 V
■ Dual Digital Open-Drain Output, 20MAAC/6MADC Trip Indication
■ 3-fase primære ledere på modul (Typ. 32a, maks. 40a)
■ PWM -output til DC -resterende strømværdiindikation (0 ~ 30ma)
■ Fejludgang til systemfejlindikation
■ monteret på PCB -kort
■ Selvtestfunktion


Applikationer

■ Jordfejldetektion

■ Opladning af elektrisk køretøj

■ konverter lækage strømdetektion


Standard

■ Gælder for IEC 62752 Reststrømkrav

■ Gælder for IEC 62955 Reststrømkrav til RDC-PD

■ Gælder for UL2231 -resterende strømkrav

■ Komponenter designet ROHS/rækkevidde

Produktoptagelse


Typisk applikationsskematisk :

PIN -definition :

Pin-nr Pin -navn Fungere
1 Fejl ■ Open-samlerudgangsnål til at indikere systemfejltilstanden
■ Når der ikke er nogen systemfejl, udføres denne pin til GND
■ Når der opstod systemfejl
2 Test-in ■ Når denne pin er udført til 0VDC, beregner modulet nul-punkt-drift og gemmer den værdi, der skal registreres i MCU for at afslutte kalibreringsoperationen.
■ Efter at kalibreringen er færdig, genererer systemet internt simuleret reststrøm for at kontrollere, om modulet kan gøre det rigtige svar. Under denne procedure vil X20-Out & X6-Out vende sig til højimpedans, hvis modulet fungerer korrekt.
Opmærksomhed:
■ Når du bruger test-in-funktionen, skal hovedkredsløbet afskæres for at sikre nogen reststrømstrøm
■ Når du bruger denne pin -funktion, skal du følge tidsdiagrammet.
3 X6-out ■ Hvis resterende strøm overstiger forudindstillet DC-tripling-værdi (for dette modul, der typisk er 4,5 MADC), er dette output i en tilstand med høj impedans
■ Når den samlede resterende strøm r.m.s overstiger forudindstillede triplingværdi, er dette output i en højimpedanstilstand
■ Når systemfejl sker, er denne output i en tilstand med høj impedans
■ For andre normale forhold er denne output i et lavt niveau (GND)
4 X20-out ■ Hvis resterende strøm overstiger forudindstillede trippingværdi (for Pure-AC, der typisk er 17,8 MAAC), er dette output i en tilstand med høj impedans
■ Når systemfejl sker, er denne output i en tilstand med høj impedans
■ For andre normale forhold er denne output i et lavt niveau (GND)
5 GND ■ Jord
6 Vdd ■ Modul strømforsyning, standardspænding 5VDC
■ Spændingsindgang kræves inden for 4,85 ~ 5.15VDC, effektudgangskapacitet> 100 mA
■ Strømforsyning Ripple ≤ 150 mV
(Det foreslås at bruge LDO-kredsløb til reference IC LP2985A-50DB)
7 Pwm ■ Angiver DC-resterende strømkomponent med toldcyklus med 8 kHz PWM
■ Outputopløsning = 3,33%/MADC fra 0 ~ 30MADC
■ Nøjagtighed omkring ± 0,5 mA
8 N.C. ■ Ikke brugt


Elektriske/pålidelighedskarakteristika :

Char Min Typ Maks Enhed
1 Primær nominel RMS -strøm (1fase / 3fase) 32 40 A
2 Forsyningsspænding 4.85 5 5.15 V
3 Omgivelsesdriftstemperatur -40 +105
4 Omgivelsesopbevaringstemperatur -20 +65
5 Statisk strømforbrug 110 MW
6 Elektrisk clearance; primær-primær 6.5 mm
7 Elektrisk clearance; primær-sekundær 10 mm
8 Krypningsafstand; primær-primær 8 mm
9 Krypningsafstand; primær-sekundær 10 mm
10 Spændingsindgang, lavt niveau 0 0.6 V
11 Spændingsindgang, højt niveau 4.2 5 V
12 Teoretisk designliv 20 År
13 Driftshøjde 4000 m


Trip-strøm (reststrømrelaterede egenskaber) :

Wav Freq Min Typ Maks Enhed
1 Ac 50Hz 15 17.8 20 Ma
2 A0 50Hz 11 17 26 Ma
3 A90 50Hz 10 18.5 27 Ma
4 A135 50Hz 10 22.9 28 Ma
5 2PDC - 3.5 5.0 7 Ma
6 3PDC - 3.1 4.5 6.2 Ma
7 S-DC - 3.0 4.5 6.0 Ma


Trip-time (resterende strømrelaterede egenskaber) :

Wav Freq Strøm Typ Maks Enhed
1 Ac 50Hz 30mA 50 1000 MS
2 Ac 50Hz 60mA 16 100 MS
3 Ac 50Hz 150 mA 15 60 MS
4 Ac 50Hz 5a ~ 100a 8.5 60 MS
5 A0 - 42mA 25 100 MS
6 A0 - 84mA 18 60 MS
7 A0 - 210mA 10 60 MS
8 A0+DC - 42mA+6MADC 18 60 MS
9 A0+DC - 84MA+6MADC 15 60 MS
10 A0+DC - 210mA+6MADC 15 60 MS
11 S-DC - 6mA 48 1000 MS
12 S-DC - 60mA 16 100 MS
13 S-DC - 300mA 8.5 60 MS
14 2PDC/3PDC - 60mA 20 100 MS
15 2PDC/3PDC - 120mA 15 60 MS
16 2PDC/3PDC - 300mA 12 60 MS
17 2PDC/3PDC - 5a ~ 100a 12 60 MS


Produktdimension (mm) :

Tidsdiagram :

■ T0 som ventetiden til systemstablisering, T0 ny 270 ms

■ T1 Som ventetid foreslås det T1 ≥ 100ms

■ T2 Som kalibrering og selvtest-ordretid foreslås det 50ms ≤ T2 ≤ 100ms

■ T3 Som ventetid på selvtest DC, T3≈ 200ms, foreslås det at læse x6-out efter 300ms

■ T4 Som ventetid på selvtest AC, T4≈ 690ms, foreslås det at læse X30-out efter 300ms

■ T5 som AC-selvtestindikationstid, T5 ≈ 1580ms

■ T6 som DC-selvtestindikationstid, T6 ≈ 1090ms


Selvtestkredsløb :

■ 2 Vidger på ZCT for at generere simualted DC -reststrøm

■ Ved at bruge VDD til at generere typisk værdi = 6,53 MADC -simuleret reststrøm

■ Denne strøm er den mest begrænsede udløbsbetingelse for at teste, om systemet fungerer korrekt


Digital signal flip tærskel :

■ For at undgå signaloscillation er trippesignaludgangsflipping indstillet med udløbstærskel og gendannelsesgrænse

■ Når du snubler tærsklen  Nået , den relaterede X-Out-flip , og når det aktuelle fald til gendannelsesgrænsen  , den relaterede x-out flip igen, tilbage til tilstand på lavt niveau

■ er indstillet som 100% typisk udløbsværdi og  er indstillet som 55% typisk udløbsværdi
