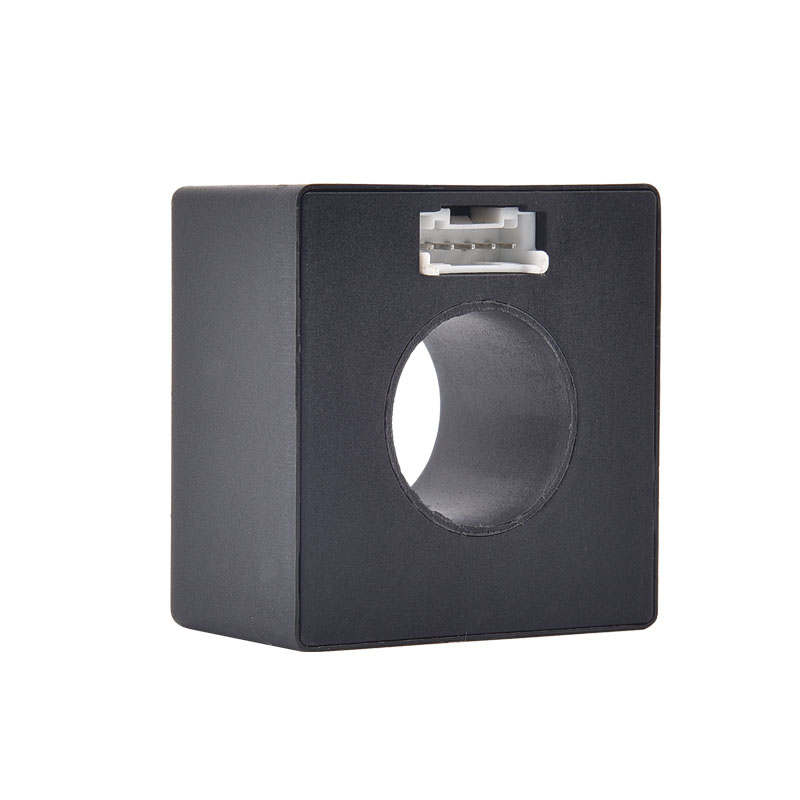

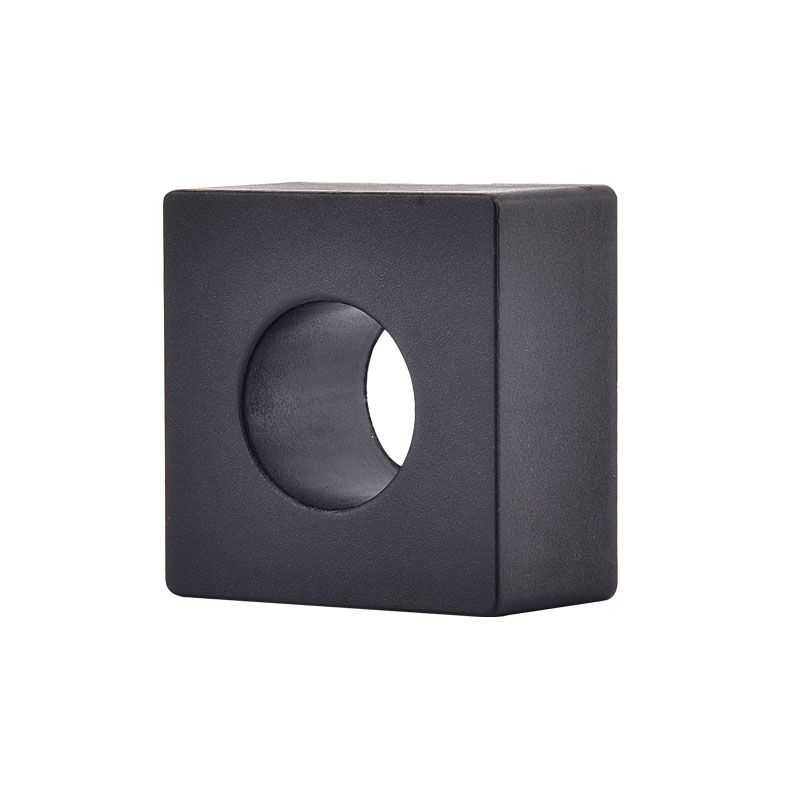

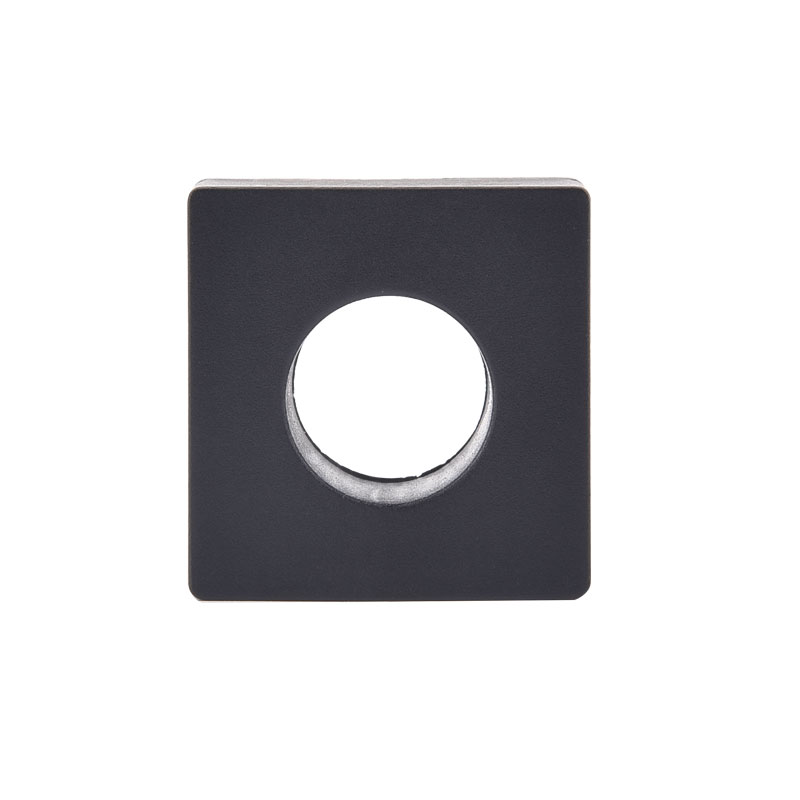

Isoleringstest B-type lækageføler

Xinkong is a professional Isolation Testing B-Type Leakage Sensor manufacturer and supplier with many years of experience. Isoleringstest B-type lækageføler kan opfylde mange applikationer, hvis du er interesseret i vores kvalitetstjenester, kan du konsultere os nu, og vi vil vende tilbage til dig straks. En vigtig sikkerhedsfunktion af disse enheder er monitor af lækagestrømmen for hele systemet fra strømmoduler mod Jorden. Et defekt system kan blive farligt for mennesker eller forårsage brande. Inden det kommer indtil videre, skal strømmoduler afbrydes fra nettet. Lækstrømmen indeholder DC- og AC -komponenter. Derfor er en AC/DC-følsom overvågningsenhed nødvendig.

Send forespørgsel

Produkt beskrivelse

Xinkong er en isoleringstest af B-type lækagefølerproducent og leverandør, der er kendt for kvalitetstjeneste. Wenzhou Xinkong Import & Export Co., Ltd. er en innovativ virksomhed, der integrerer videnskabelig forskning, produktion og salg. Virksomhedens salgsnetværk dækker mange lande og regioner som Europa og Sydøstasien, og dets produktkvalitet og service modtages godt af kunderne. Du kan være sikker på at købe isoleringstest B-type lækageføler fra os.

Funktioner

■ Enkelt forsyning +5 V

■ Output på højt og lavt niveau

■ Selvtestfunktion

■ monteret på PCB -kort

Applikationer

■ Jordfejldetektion

■ Opladning af elektrisk køretøj

■ konverter lækage strømdetektion

Standard

■ Gælder for IEC 62752 Reststrømkrav

■ Gælder for IEC 62955 Reststrømkrav til RDC-MD

■ Komponenter designet ROHS/rækkevidde

Oversigt

En vigtig sikkerhedsfunktion af disse enheder er overvågning af lækstrømmen for hele systemet fra effektmoduler mod Jorden. Et defekt system kan blive farligt for mennesker eller forårsage brande. Inden det kommer indtil videre, skal strømmoduler afbrydes fra nettet. Lækstrømmen indeholder DC- og AC -komponenter. Derfor er en AC/DC-følsom overvågningsenhed nødvendig.

Rest detekteringsmodulet XKCA -serie er vidt anvendelig, især i offentlige opladningsstationer for elektriske køretøjer, elektriske motorcykler, elektriske cykler, opladningsgebyrer og strømstyring. Det tilbyder enkel brug og nem installation.

Typisk applikationsskematisk ：

PIN -definition ：

PIN -nummer	Symbol	PIN -type	Funktioner
1	Vdd	Magt	Modul strømforsyning, standardspænding 5VDC Spændingsindgang kræves inden for 4,85 ~ 5,15VDC, effektudgangskapacitet> 100 mA Strømforsyning krusning ≤ 150 mV
2	REJSE	PRODUKTION	Når den resterende strøm overstiger tærsklen, ændres outputniveauet fra bund til høj
3	GND	Magt	Jord
4	Cal	Input	Når denne pin er udført til 0VDC, beregner modulet nul-punkt-drift og gemmer den værdi, der skal registreres i MCU for at afslutte kalibreringsoperationen. Når du bruger CAL-funktionen, skal hovedkredsløbet afskæres for at sikre nogen reststrømstrøm
5	PRØVE	Input	Før du starter opladning, skal du udføre en simuleringstest på produktet gennem denne pin for at kontrollere, om produktet normalt fungerer

Elektriske/pålidelighedskarakteristika ：

	Char	Min	Typ	Maks	Enhed
1	Primær nominel RMS -strøm (1fase / 3fase)		32	80	A
2	Forsyningsspænding	4.85	5	5.15	V
3	Relativ fugtighed			95	%
4	Omgivelsesdriftstemperatur	-40		+105	℃
5	Omgivelsesopbevaringstemperatur	-20		+65	℃
6	Strømforbrug			≤110	MW
7	Spændingsindgang/output, lavt niveau	0		0.6	V
8	Spændingsindgang/output, højt niveau	4.2		5	V
9	Teoretisk designliv		≧ 20		År
10	Driftshøjde			≤4000	m

Trip-strøm (reststrømrelaterede egenskaber) ：

	Wav	Freq	Min	Typ	Maks	Enhed
1	S-DC	-	3	4.5	6	Ma
2	2PDC	-	3.5	5	7	Ma
3	3PDC	-	3.1	4.5	6.2	Ma

Trip-time (resterende strømrelaterede egenskaber) ：

	Wav	Freq	Strøm	Typ	Maks	Enhed
1	S-DC	-	6mA	100	1000	MS
2	S-DC	-	60mA	50	300	MS
3	S-DC	-	200 mA	50	100	MS
4	2PDC	-	60mA	50	300	MS
5	2PDC	-	200 mA	50	100	MS
6	3PDC	-	60mA	50	300	MS
7	3PDC	-	200 mA	50	100	MS

Notrip-time (reststrøm relaterede egenskaber) ：

	Wav	Freq	Strøm	Lavbegrænsning	Enhed
1	Ac	50Hz	30mA	∞	MS
2	Ac	50Hz	60mA	300	MS
3	Ac	50Hz	150 mA	80	MS
4	Ac	50Hz	5a	80	MS

Produktdimension (mm) ：

Bemærk: Terminaltråde kan tilpasses.

Tidsdiagram ：

■ VDD-power-up hastighed ≤ 5ms/V

■ T1 Som ventetid foreslås det T1 ≥ 100ms

■ 50ms≤ T2≤100ms, Cal Pin Low Time større end 50ms, produktet begynder at komme ind i nulfasen

■ T3≥500ms og vent på, at nul

■ T4≈400ms, og test-selvtest-signalet skal vente, indtil T3 er afsluttet, før det kan anvendes

■ Trip Pin Output Høj varighed TX = 100ms (Bekræft selvtestfunktion)

■ Ty = 100ms er fadningstiden for turnisstiften (deaktiverer selvtest-verifikation)

Selvtestkredsløb ：

■ 2 Vidger på ZCT for at generere simualted DC -reststrøm
■ Ved at bruge VDD til at generere typisk værdi = 6,53 MADC -simuleret reststrøm
■ Denne strøm er den mest begrænsede udløbsbetingelse for at teste, om systemet fungerer korrekt

Digital signal flip tærskel ：

■ For at undgå signaloscillation er trippesignaludgangsflipping indstillet med udløbstærskel og gendannelsesgrænse

■ Når snuble tærskel nåede， Den relaterede X-Out-flip ， og når det aktuelle fald til gendannelsesgrænsen , den relaterede x-out flip igen, tilbage til tilstand på lavt niveau
